Do 128% efektywności
W porównaniu z konwencjonalnymi rozwiązaniami - stała wydajność przy prędkościach powyżej 8 węzłów.
Badania · Rozwój · Innowacje

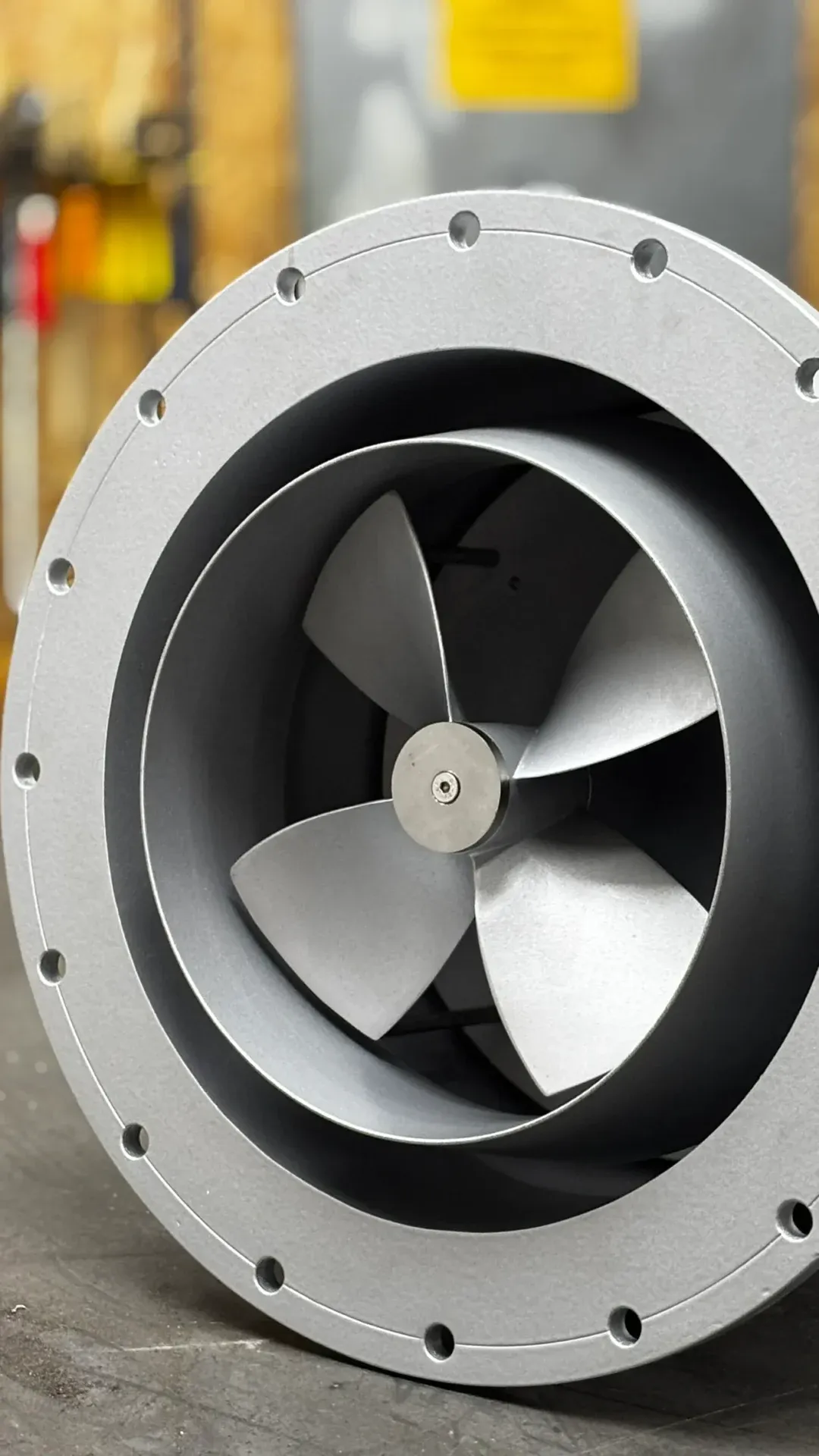

Obwodowy ster strumieniowy.
Nowy wymiar manewrowania.
Innowacyjne rozwiązanie technologiczne opracowane w celu zwiększenia manewrowości i bezpieczeństwa jednostek pływających - efekt kilkuletnich badań firmy MAPALU we współpracy z jednostkami B+R.
Projekt B+R
Innowacja w manewrowaniu jednostkami pływającymi
Obwodowy ster strumieniowy to innowacyjne rozwiązanie technologiczne, opracowane w celu zwiększenia manewrowości i bezpieczeństwa jednostek pływających. Produkt jest efektem kilkuletnich badań zrealizowanych przez firmę MAPALU we współpracy z jednostkami badawczo-rozwojowymi.
Technologia eliminuje ograniczenia tradycyjnych sterów strumieniowych, oferując większą wydajność, mniejsze zużycie energii oraz lepsze możliwości manewrowania. Ma to szczególne znaczenie w portach i na niewielkich akwenach, gdzie jednostki pływające - takie jak houseboaty czy barki - często muszą operować w ciasnych przestrzeniach, precyzyjnie manewrując przy nabrzeżu lub pokonując ostre zakręty w krętych korytach zbiorników wodnych.
Kluczowe zalety
Kluczowe zalety obwodowego steru strumieniowego
Porównanie z konwencjonalnymi rozwiązaniami pokazuje przewagę obwodowego steru strumieniowego w warunkach eksploatacyjnych wymagających precyzji i niezawodności.
Zwiększona manewrowość
Możliwość bocznego przemieszczania jednostki („underway crabbing”) w ciasnych przestrzeniach portowych.
Bezpieczne manewry awaryjne
Szybkie zejście z toru kolizyjnego - kluczowe dla houseboatów, bark i jednostek na krętych akwenach.
Cicha praca
Niski poziom hałasu podwodnego - rozwiązanie przyjazne dla środowiska i załogi.
Pomijalny efekt kawitacji
Mniejsze zużycie elementów konstrukcyjnych i niższe koszty eksploatacji w długim okresie.
Stała efektywność
Technologia eliminuje ograniczenia tradycyjnych sterów strumieniowych przy wyższych prędkościach.
Mechanizm
Zasada działania innowacyjnego steru strumieniowego

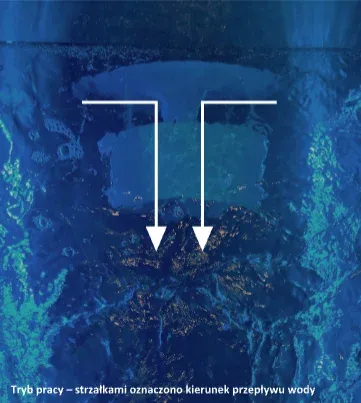

Zasada działania opiera się na zjawisku różnicy ciśnień hydrostatycznych występujących pomiędzy wnętrzem urządzenia a otaczającą je wodą. W momencie uruchomienia napędu śruba napędowa osadzona na wale obrotowym wprawia wodę w ruch - dochodzi do zasysania wody do wnętrza dyszy steru.
Woda przepływa pomiędzy mocowaniami urządzenia, a jej energia ulega rozproszeniu w elemencie zwanym „dnem rozpraszającym”. Szybki przepływ przez dyszę obniża ciśnienie wewnątrz urządzenia, co sprzyja wytworzeniu silnego strumienia wypływającego na zewnątrz.
Wypływająca woda osiąga znaczną prędkość i staje się nośnikiem energii kinetycznej, która przekształca się w ciąg manewrowy - umożliwiający ruch boczny, skręcanie lub stabilizację kursu jednostki.
Polski wynalazek
Wyróżnienie Złotą Kotwicą na targach BALTEXPO
W dniach 10-12 października 2023 r. firma MAPALU wzięła udział w największych w Europie Środkowo-Wschodniej targach poświęconych tematyce morskiej - BALTEXPO. Podczas wydarzenia zaprezentowano obwodowy ster strumieniowy. Tysiące odwiedzających z kraju i ze świata mogło poznać ten polski wynalazek, zaobserwować jego działanie oraz przyjrzeć się mechanizmowi wysuwu, który po zamontowaniu we wnętrzu kadłuba pozostaje niewidoczny.
Wynalazek zdobył Złotą Kotwicę w kategorii „Innowacja”, uznany za nowatorskie rozwiązanie poprawiające bezpieczeństwo transportu wodnego.

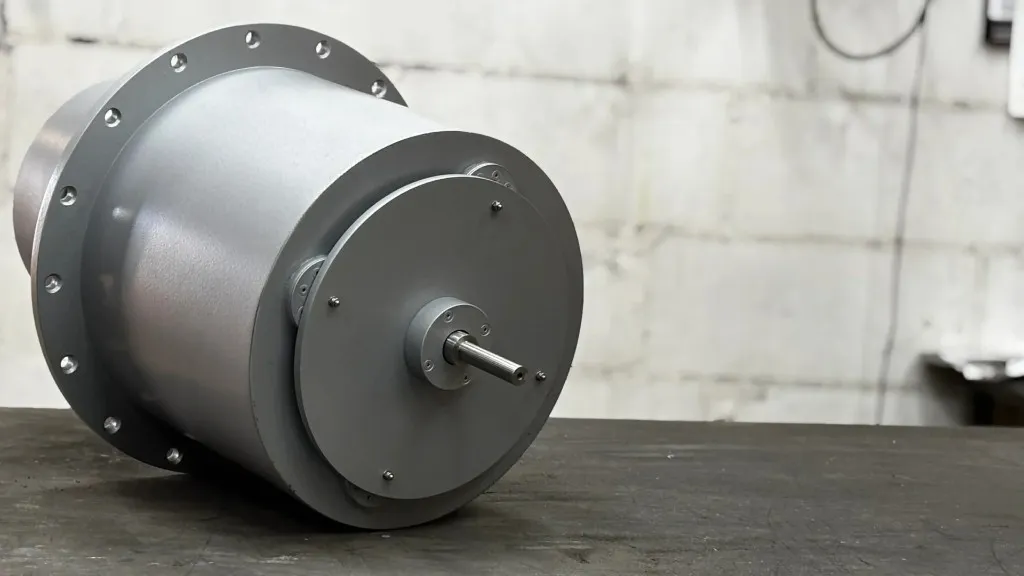

Obwodowy ster strumieniowy to polska innowacja, która wyznacza nowy standard w manewrowaniu jednostkami pływającymi. Łączy efektywność, bezpieczeństwo i nowoczesną inżynierię, oferując rozwiązanie dostosowane do potrzeb współczesnego transportu wodnego. Postaw na polską technologię. Skontaktuj się z nami, aby poznać ofertę oraz szczegóły dotyczące urządzenia, sposobu jego montażu oraz podłączenia do instalacji elektrycznej jednostki.
Projekt „Obwodowy ster strumieniowy do zastosowania w jednostkach pływających” realizowany jest w ramach Programu Operacyjnego Inteligentny Rozwój 2014-2020 i współfinansowany ze środków Europejskiego Funduszu Rozwoju Regionalnego (POIR.01.01.01-00-0315/20).
Druga innowacja B+R
Płetwa sterowa Hebla
Płetwa sterowa Hebla firmy MAPALU to autorska konstrukcja o specyficznym kształcie zwężającej się skrzyni przelotowej, który odróżnia ją od produktów konkurencyjnych. Zapewnia stateczność kursową nawet w warunkach wzburzonego morza.
Przy małych kątach wychyłu steru poprawia stateczność kursową i skraca czas reakcji jednostki, co przekłada się na spadek całkowitego oporu kadłuba i mniejsze zużycie paliwa. Podczas pracy generowane są znaczne siły naporu przy niewielkich prędkościach - rozwiązanie szczególnie przydatne w basenach portowych.
Większa siła naporu steru
Przy małych kątach wychyłu (0°-10°) jednostkowa siła naporu jest nawet dwa razy większa niż w rozwiązaniach konwencjonalnych.
Stateczność kursowa
Jednostka szybciej reaguje na pozycję steru, co umożliwia precyzyjną korektę kursu - także w wzburzonym morzu.
Manewrowanie w porcie
Znaczne siły naporu przy niewielkich prędkościach ułatwiają manewry w basenach portowych, także bez rufowych sterów strumieniowych.
FAQ
Najczęściej zadawane pytania o obwodowy ster strumieniowy
Odpowiedzi na pytania dotyczące działania, zastosowań, montażu i kontaktu w sprawie polskiej innowacji MAPALU.
Czym jest obwodowy ster strumieniowy MAPALU?
To polska innowacja B+R zwiększająca manewrowość jednostek pływających. Urządzenie wykorzystuje obwodowy przepływ wody, eliminując ograniczenia tradycyjnych sterów strumieniowych przy wyższych prędkościach.
Dla jakich jednostek przeznaczony jest obwodowy ster strumieniowy?
Technologia sprawdza się w portach i na niewielkich akwenach - m.in. dla houseboatów, bark, jednostek rekreacyjnych i profesjonalnych, które manewrują w ciasnych przestrzeniach.
Jakie są główne zalety w porównaniu ze sterem tradycyjnym?
Do 128% efektywności względem konwencji, stała wydajność powyżej 8 węzłów, możliwość bocznego przemieszczania (crabbing), cicha praca, pomijalna kawitacja i bezpieczniejsze manewry awaryjne.
Na jakiej zasadzie działa urządzenie?
Śruba napędowa zasysa wodę do wnętrza dyszy, a energia przepływu jest rozpraszana w elemencie „dnem rozpraszającym”. Powstaje strumień wypływający na zewnątrz, generujący ciąg manewrowy umożliwiający ruch boczny, skręcanie lub stabilizację kursu.
Czy urządzenie było prezentowane na targach branżowych?
Tak. W październiku 2023 r. prezentowaliśmy je na BALTEXPO - największych targach morskich w Europie Środkowo-Wschodniej. Tysiące odwiedzających mogło zobaczyć działanie urządzenia i mechanizm wysuwu.
Jakie wyróżnienie otrzymała ta technologia?
Wynalazek zdobył Złotą Kotwicę w kategorii „Innowacja” - uznany za nowatorskie rozwiązanie poprawiające bezpieczeństwo transportu wodnego.
Kto jest producentem i jak się skontaktować?
Producentem jest MAPALU Paweł Łuniewski (Reda). Zapytania kieruj na [email protected] lub tel. +48 792 613 494 - chętnie przedstawimy ofertę, montaż i sposób podłączenia do instalacji elektrycznej jednostki.
